Information Theory 信息论¶

信息论的基本模型：

信源 —— 信源编码 —— 信道编码 —— 信道 —— 信道译码 —— 信源译码 —— 信宿

信源/信宿：人或机器，信息的产生和使用者。信源产生随机过程。

信源编/译码：用尽量少的 0,1 bit 表示和重建信源产生的随机过程，且最小化失真。

信道编/译码：用尽量高的效率（能效，谱效）尽量可靠地传输 0,1 bit。

信道：自然信道（空气，水，存在热噪声），人工信道（网络，存在拥塞、丢包）。

信源¶

对于时间和取值都离散的信源 \(X[k]\) ，例如一段文字“通信与网络是一门好课”。为简化讨论，假设 \(X[k]\) 为独立同分布的 \(i.i.d.\) 随机过程（这对于一般文本不成立，因为文本上下文有关联），称为离散无记忆信源（Discrete Memoryless Source, DMS）。

记 DMS 信源（取指数有限）为：

\[ X\sim\begin{pmatrix} x_1 & x_2 & \cdots x_N \\ p_1 & p_2 & \cdots p_N \end{pmatrix} \]

概率 \(p_i=\mathrm{P}(X=x_i)\) .

信源编码就是将 \(X\) 映射为 0,1 bit 串的过程 \(f:X\to 01\cdots1\) 。对于不同的 \(x_i\) ，根据码字的长度 \(l_i\) 是否相等，分为定长码和变长码。

可解码条件（根据码字译码出信源符号）：

定长码： \(f(x_i)\neq f(x_j),\quad \forall i\neq j\) .
变长码： \(\forall i\neq j,\quad f(x_i)\) 不是 \(f(x_j)\) 的前缀。

平均码长 \(\hat{l}=\displaystyle\sum_{i=1}^N p_il_i\) . 在可解码条件下，我们希望平均码长越小越好，这样在表达信源 \(X\) 的时候需要使用的 bit 数最少，压缩效率最高。

信息论告诉我们，DMS 的最小码长为 \(\hat{l}_{\min}=-\displaystyle\sum_{i=1}^N p_i\log_2 p_i\) .

熵¶

对于 DMS，定义其熵（Entrop）为：

\[ H(X)=-\sum_{i=1}^N p_i\log_2 p_i=\mathbb{E}_X\{-\log_2 p_i\} \]

表示该信源的不确定度（信息量）。由此可见，给定一个特定分布的信源 \(X\) ，其最小码长等于熵。

上式的另外一层含义是： \(-\log_2 p_i\) 代表事件 \(X=x_i\) 蕴含的信息量、不确定度，概率 \(p_i\) 越小，其值越大。越稀有的事件，发生时带来的信息量越大。例如，一个好学生早八课几乎此次准时上课，一次不翘。在这一学期的前10次课中他都准时上课，因此准时上课对他来说就是一件非常平常的事情，没有人会认为有什么异常。然而某一天他却翘课了，那么老师和同学们就很难没有疑问：好学生手机关机了闹钟没响？还是生病了无法上课？还是因为违规预约被学校退学了？这样就带来了很多信息量。

对于 \(X\sim\begin{pmatrix} x_1 & x_2 & \cdots x_N \\ p_1 & p_2 & \cdots p_N \end{pmatrix}\) ，有 \(0\leqslant H(X)\leqslant\log_2 N\) ：

当且仅当 \(\exists i,\;p_i=1,\;\forall j\neq i,\;p_j=0\) ，也就是 \(X\) 完全确定时，有最小值 \(H(X)=0\) ，此时没有任何信息量，因为我们完全可以唯一确定 \(X\) 的取值。
当且仅当 \(\forall i,\;p_i=\dfrac{1}{N}\) 时，有最大值 \(H(X)=\log_2 N\) 。均匀分布的是时候熵最大，因此各个取值概率完全公平地均等，没有任何偏袒，无法先验地预测某个取值的概率相比其他的更大。

联合熵¶

对于联合分布列：

\[ \begin{array}{c|cccc} & y_1 & y_2 & \cdots & y_N \\ \hline x_1 & p_{11} & p_{12} & \cdots & p_{1N} \\ x_2 & p_{21} & p_{22} & \cdots & p_{2N} \\ \vdots & \vdots & \vdots & \ddots & \vdots \\ x_M & p_{M1} & p_{M2} & \cdots & p_{MN} \\ \end{array} \]

联合概率 \(p_{ij} = \mathrm{P}(X = x_i, Y = y_j)\) ，类似之前讨论，事件 \(\{X = x_i, Y = y_j\}\) 蕴含的信息量为 \(-\log \mathrm{P} (X = x_i, Y = y_j) = -\log_2 p_{ij}\) .

则 \(\{X,Y\}\) 的联合不确定度为联合熵：

\[ H(XY) = \mathbb{E}_{XY}\{-\log_2 \mathrm{P}(X = x_i, Y = y_j) \} = - \sum_{i=1}^M \sum_{j=1}^N p_{ij} \log_2 p_{ij} \]

条件熵¶

条件概率 \(p_{i|j} = \mathrm{P}(X = x_i | Y = y_j) = \dfrac{\mathrm{P}(X = x_i, Y = y_j)}{\mathrm{P}(Y = y_j)}\) ，类似之前的讨论，条件事件 \(\{X = x_i | Y = y_j\}\) 蕴含的信息量为： \(-\log_2 \mathrm{P}(X = x_i | Y = y_j) = -\log p_{i|j}\) .

则 \(X|Y\) 的平均不确定度为条件熵：

\[ H(X | Y) = \mathbb{E}_{XY}\{-\log_2 \mathrm{P}(X = x_i | Y = y_j)\}= - \sum_{i=1}^M \sum_{j=1}^N p_{ij}\log_2 p_{i|j} \]

熵的物理意义（对通信系统设计的指导意义）：

熵 \(H(X)\) ： \(X\) 的不确定度。这意味着，单独对信源 \(X\) 进行“信源编码——信道传输——信源译码”的过程中，当信道速率（平均码长/次） \(\geqslant H(X)\) 时，可在接收端无失真恢复 \(X\) .
联合熵 \(H(X)\) ： \(XY\) 的联合不确定度。这意味着，对联合信源 \(X,Y\) 进行“联合信源编码——信道传输——联合信源译码”的过程中，当信道速率（平均码长/次） \(\geqslant H(XY)\) 时，可在接收端无失真恢复 \(X,Y\) .
条件熵 \(H(X|Y)\) ：在给定 \(Y\) 的条件下， \(X\) 残存的不确定度。这意味着，在编码器和译码器可以共同观测 \(Y\) 时，对信源 \(X\) 进行“信源编码——信道传输——信源译码”的过程中，当信道速率（平均码长/次） \(\geqslant H(X|Y)\) 时，可在接收端无失真恢复 \(X\) .

链式法则¶

\[ H(XY)=H(X|Y)+H(Y) \]

其物理意义是： \(XY\) 的联合不确定度 = 观测 \(Y\) 后 \(X\) 残存的不确定度 + \(Y\) 的不确定度。证明过程较容易。

若 \(X,Y\) 独立，记为 \(X\perp Y\) ，则 \(p_{ij}=p_ip_j,\;p_{i|j}=p_i\) ，得到 \(H(X|Y)=H(X),\;H(XY)=H(X)+H(Y)\) . 此时联合熵等于 \(X,Y\) 各自熵的加和，由于 \(X,Y\) 独立， \(Y\) 的取值不会影响到 \(X\) ，因此观测 \(Y\) 不会降低 \(X\) 的不确定度，也对应了 \(H(X|Y)=H(X)\) 这个式子。

若 \(X\) 是 \(Y\) 的某种确定性映射，即 \(\exists f,X=f(Y)\) ，通过 \(Y\) 可以唯一确定 \(X\) 的取值，则 \(p_{i|j}=\begin{cases} 1,& x_i=f(y_i) \\ 0,& x_i\neq f(y_i) \end{cases}\) ，得到 \(H(X|Y)=0,\;H(XY)=H(Y)\) . 相当于 \(X,Y\) 是完全绑定的，通过观测 \(Y\) 就能完全确定 \(X\) 的取值，完全消除 \(X\) 的不确定度。此时 \(XY\) 的不确定度也等于 \(Y\) 的不确定度。

一些可能用到的公式（从物理意义上比较好理解）：

\[ \begin{gather*} H(X+Y|Y) = H(X|Y) \\ H(XY) = H(X) + H(Y|X) \\ 0 \leqslant H(X|Y) \leqslant H(X) \\ H(XY) \geqslant H(X) \\ H((X+Y)X) = H(XY) \end{gather*} \]

互信息¶

定义互信息为 \(I(X;Y)=H(X)-H(X|Y)\) ，表示通过观测 \(Y\) 能够消除 \(X\) 多少的不确定度。

在 Venn 图中，互信息 \(I(X;Y)\) 代表 \(X,Y\) 两个集合的交集，联合熵代表 \(X,Y\) 两个集合的并集，条件熵 \(H(X|Y)\) 代表两个集合的差集 \(X\backslash Y\) .

根据 Venn 图直观理解，不难得出：

\(I(X;Y)=H(X)-H(X|Y)=H(Y)-H(Y|X)=H(X)+H(Y)-H(XY)\) .
\(I(Y;X)=I(X;Y)\) .
自信息 \(I(X;X)=H(X)\) .

若 \(X,Y\) 独立，则 \(I(X;Y)=H(X)-H(X|Y)=0\) ，两个集合的交集为空，观测 \(Y\) 无法消除 \(X\) 任何的不确定度。

若 \(X\) 是 \(Y\) 的某种确定性映射，即 \(\exists f,X=f(Y)\) ，则 \(I(X;Y)=H(X)-H(X|Y)=H(X)\) . 观测 \(Y\) 可以完全消除 \(X\) 的不确定度。

同时我们还有 \(0\leqslant I(X;Y)\leqslant \min\{H(X),H(Y)\}\) . 左边 \(I(X;Y)\geqslant 0\) 的含义是“不存在欺骗”，即无论 \(X,Y\) 的分布、独立性如何，通过观测 \(Y\) 不会凭空增加 \(X\) 的不确定度。

信道容量¶

离散无记忆信道（Discrete Memoryless Channel, DMC）模型：

\[ X \longrightarrow \boxed{p_{j|i}} \longrightarrow Y \]

信道通常表示一个输入符号到输出符号的映射，而输出的概率分布依赖于输入。因此信道使用条件概率 \(p_{j|i}\) 描述，表示输入为 \(i\) 的时候输出为 \(j\) 的概率。信宿处观测 \(Y\) ，每观测一次 \(Y\) 可以消除信源 \(I(X;Y)\) 的个 bit 的不确定度。

Note

与前述“编码译码段共同观测 \(Y\) 时当信道速率（平均码长/次） \(\geqslant H(X|Y)\) 时，可在接收端无失真恢复 \(X\) .”不同，这样说是因为如果在发、收两端同时观测 \(Y\) 的时候，我们就相当于传输的是 \(Z=X|Y\) 这个条件变量，其熵即为 \(H(Z)=H(X|Y)\) . 而现在，我们使用条件概率描述信道，且只在接收端/信宿观测 \(Y\) ，相当于是已知 \(Y\) 的前提下反推 \(X\) 的后验概率，根据贝叶斯公式有 \(\mathrm{P}(X|Y)=\dfrac{\mathrm{P}(XY)}{\mathrm{P}(Y)}\) 即 \(p_{i|j}=\dfrac{p_{ij}}{p_j}\) . 在这里，我们关心的是通过观测 \(Y\) 能够消除信源多少的不确定度。

如果给定 \(X\) 的分布 \(p_i\) ，且 \(p_j,p_{ij}\) 的分布给定，则互信息 \(I(X;Y)=H(X)+H(Y)-H(XY)\) 给定，信源 \(X\) 存在最优的分布 \(p_i\) 使得 \(I(X;Y)\) 最大化，则 \(I(X;Y)\) 的最大值称为信道容量（Channel Capacity）： \(C=\underset{p_i}{\max}\ I(X;Y)\) .

对于一般的 DMC，其本身由 \(p_{j|i}\) 决定，可以将其视为一组常量，优化函数 \(C=\underset{p_i}{\max}\ I(X;Y)\) 中 \(p_i\) 为优化变量， \(p_{j|i}\) 为变量，将其化为只关于 \(p_i,p_{j|i}\) 的形式：

\[ \begin{align*} I(X;Y) &= H(X) + H(Y) - H(XY) \\ &= -\sum_i p_i \log_2 p_i - \sum_j p_j \log_2 p_j + \sum_{i}\sum_{j} p_{ij} \log_2 p_{ij} \\ &= -\sum_{i}\sum_{j} p_{ij} \log_2 p_i - \sum_{i}\sum_{j} p_{ij} \log_2 p_j + \sum_{i}\sum_{j} p_{ij} \log_2 p_{ij} \\ &= \sum_{i}\sum_{j} p_{ij} \log_2 \frac{p_{ij}}{p_i p_j} \\ &= \sum_{i}\sum_{j} p_{ij} \log_2 \frac{p_{j|i}}{p_j} \\ &= \sum_{i}\sum_{j} p_i p_{j|i} \log_2 \frac{p_{j|i}}{\sum_i p_i p_{j|i}} \end{align*} \]

优化问题即为：

\[ C=\max_{p_i}\sum_{i}\sum_{j} p_i p_{j|i} \log_2 \frac{p_{j|i}}{\sum_i p_i p_{j|i}},\quad \text{s.t. } \sum_i p_i=1,\;p_i\geqslant 0 \]

这是一个非凸的带约束优化问题，处理起来比较棘手。一般 DMC 的容量由 Blahut-Arimoto 算法给出。

BSC 信道¶

对称二进制信道（Binary Symmetric Channel, BSC）：

\[ X\in\{0,1\}\longrightarrow \boxed{p_{j|i}} \longrightarrow Y\in\{0,1\} \]

发、收端不一致的概率即差错概率为 \(p_{1|0}=p_{0|1}=\varepsilon\) ，正确概率为 \(p_{1|1}=p_{0|0}=1-\varepsilon\) .

BSC 信道的一种等效为：

\[ \begin{matrix} & Z & \\ & \downarrow & \\ X \longrightarrow & \oplus & \longrightarrow Y = X \oplus Z \end{matrix} \]

其中 \(Z\sim\begin{pmatrix} 0 & 1 \\ 1-\varepsilon & \varepsilon \end{pmatrix}\) ，即 \(Z=1\) 时传输发生差错， \(Z=0\) 无差错。则信道容量为 \(C=\underset{p_i}{\max}\ I(X;X\oplus Z)\) .

由 \(I(X;Y) = H(Y) - H(Y|X)\) 知：

\[ \begin{align*} I(X; X \oplus Z) &= H(X \oplus Z) - H(X \oplus Z | X) \\ &= H(X \oplus Z) - H(Z) \\ &= H(X \oplus Z) + \color{red}{\varepsilon \log_2 \varepsilon + (1 - \varepsilon) \log_2 (1 - \varepsilon)} \end{align*} \]

上式的红色部分 \(\varepsilon \log_2 \varepsilon + (1 - \varepsilon) \log_2 (1 - \varepsilon)\) 为常数，因此只需最大化 \(H(Y) = H(X \oplus Z)\) 即可。由 \(Y = X \oplus Z \in \{0,1\},\; H(Y) \leqslant 1\)，且：

\[ H(Y) = 1 \iff Y \sim\begin{pmatrix} 0 & 1 \\ \frac{1}{2} & \frac{1}{2} \end{pmatrix} \iff X \sim\begin{pmatrix} 0 & 1 \\ \frac{1}{2} & \frac{1}{2} \end{pmatrix} \]

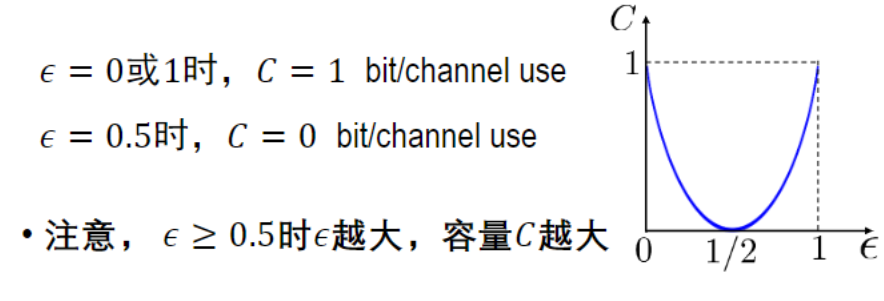

由此得到，对于 BSC 信道，当 \(X \sim\begin{pmatrix} 0 & 1 \\ \frac{1}{2} & \frac{1}{2} \end{pmatrix}\) 时，互信息 \(I(X;Y)\) 最大化，信道容量为 \(C=1+\varepsilon \log_2 \varepsilon + (1 - \varepsilon) \log_2 (1 - \varepsilon)\) .

Tip

上述等效思想十分重要，在后面的电平信道和波形信道中同样会见到这种思想的运用。

微分熵¶

对于连续分布的信源（例如语音）和连续输入输出的信道（例如高斯信道），我们需要刻画连续分布信源的“相对不确定度”，并计算连续输入输出信道的容量。

对于连续随机变量 \(X\) ，其概率密度函数 PDF 为 \(p_X(x)\) ，定义其微分熵为：

\[ h(X)=\mathbb{E}\{-\log_2 X\}=-\int_{-\infty}^{+\infty}p_X(x)\log_2 p_X(x)\mathrm{d}x \]

对于均匀分布的 \(X\sim\mathcal{U}([0,A])\) ，微分熵为 \(h(X)=\displaystyle\int_{0}^{A}\frac{1}{A}\log_2 \dfrac{1}{A}\mathrm{d}x=\log_2 A\) . 可见 \(A\) 越大，也就是 \(X\) 分布的区间长度越大，其不确定度越大。

Tip

上式中当 \(A<1\) 时 \(h(X)<0\) ，也就是微分熵可以为负数，因为其描述的是“相对不确定度”而非“绝对不确定度”。

对于高斯分布的随机变量 \(X\sim\mathcal{N}(\mu,\sigma^2)\) ，其微分熵为：

\[ \begin{align*} p_X(x) &= \frac{1}{\sqrt{2\pi\sigma^2}} e^{-\frac{(x-\mu)^2}{2\sigma^2}} \\ h(X) &= -\int_{-\infty}^{\infty} p_X(x) \log_2 p_X(x) \mathrm{d}x \\ &= -\int_{-\infty}^{\infty} \frac{1}{\sqrt{2\pi\sigma^2}} e^{-\frac{(x-\mu)^2}{2\sigma^2}} \log_2 \left[\frac{1}{\sqrt{2\pi\sigma^2}} e^{-\frac{(x-\mu)^2}{2\sigma^2}}\right] \mathrm{d}x \\ &= -\int_{-\infty}^{\infty} \frac{1}{\sqrt{2\pi\sigma^2}} e^{-\frac{x^2}{2\sigma^2}} \log_2 \left[\frac{1}{\sqrt{2\pi\sigma^2}} e^{-\frac{x^2}{2\sigma^2}}\right] \mathrm{d}x \qquad \boxed{\text{let } \tilde{p}_X(x)=\frac{1}{\sqrt{2\pi\sigma^2}} e^{-\frac{x^2}{2\sigma^2}}\sim\mathcal{N}(0,\sigma^2)} \\ &= -\left[\int_{-\infty}^{\infty} \tilde{p}_X(x) \mathrm{d}x\right] \times \log_2 \frac{1}{\sqrt{2\pi\sigma^2}} + \frac{\log_2 e}{2\sigma^2} \int_{-\infty}^{\infty} \tilde{p}_X(x) x^2 \mathrm{d}x \\ &= -1\times \log_2 \frac{1}{\sqrt{2\pi\sigma^2}} + \frac{\log_2 e}{2\sigma^2}\times \mathbb{E}(X^2) \\ &= \frac{1}{2} \log_2(2\pi\sigma^2) + \frac{1}{2} \log_2 e \\ &= \log_2\left(\sqrt{2\pi e\sigma^2}\right) \end{align*} \]

另外，我们还可以推导出：在所有具有给定方差 \(\sigma^2\) 的实值随机变量中，高斯分布具有最大的微分熵。即 \(\mathrm{Var}(X)=\sigma^2\Rightarrow h(X)\leqslant \log_2\left(\sqrt{2\pi e\sigma^2}\right)\) ，等号成立当且仅当 \(X\sim\mathcal{N}(\mu,\sigma^2)\) 为高斯分布，且与均值 \(\mu\) 无关。

首先有约束条件：概率归一化和方差已知

\[ \int_{-\infty}^{+\infty}p_X(x)\mathrm{d}x=1,\quad \int_{-\infty}^{+\infty}(x-\mu)^2p_X(x)\mathrm{d}x=\sigma^2 \]

构造拉格朗日函数：

\[ L(p_X,\lambda_1,\lambda_2)=-\int_{-\infty}^{+\infty}p_X(x)\log_2 p_X(x)\mathrm{d}x + \lambda_1\left(\int_{-\infty}^{+\infty}p_X(x)\mathrm{d}x-1\right) + \lambda_2 \left(\int_{-\infty}^{+\infty}(x-\mu)^2p_X(x)\mathrm{d}x-\sigma^2\right) \]

此处我们使用泛函分析中的变分法，因为微分熵可以看作是“概率密度函数的函数”，称之为泛函：输入为一个函数，输出为一个数值的函数。要求这一个泛函最大化，且概率密度函数 \(p_X(x)\) 是一个未知的函数，我们需要使用变分导数，对拉格朗日函数 \(L\) 求 \(p_X\) 的变分导数：

\[ \frac{\delta L}{\delta p_X}=-1-\log_2 p_X(x)+\lambda_1+\lambda_2(x-\mu)^2=0 \implies p_X(x)=C_1e^{C_2(x-\mu)^2} \]

通过归一化的约束，得到 \(p_X(x)\) 就是一个高斯分布。

对于连续幅值的联合信源 \(XY\sim p_{XY}(x,y)\) ，定义联合微分熵为：

\[ h(XY) = -\int_{-\infty}^{\infty}\int_{-\infty}^{\infty} p_{XY}(x, y) \log_2 p_{XY}(x, y) \mathrm{d}x\mathrm{d}y \]

对于连续幅值的条件随机变量 \(X|Y\sim p_{X|Y}=\dfrac{p_{XY}(x,y)}{P_Y(y)}\) ，定义条件微分熵：

\[ h(X|Y) = -\int_{-\infty}^{\infty}\int_{-\infty}^{\infty} p_{XY}(x, y) \log_2 p_{X|Y}(x, y) \mathrm{d}x\mathrm{d}y \]

同样有链式法则： \(h(XY)=H(X)+H(Y|X)=h(Y)+h(X|Y)\) .

对于信道：

\[ X\longrightarrow\boxed{p_{Y|X}(x,y)} \longrightarrow Y \]

互信息 \(I(X;Y)=h(X)+h(Y)-h(XY)=h(X)-h(X|Y)=h(Y)-h(Y|X)\) . 其意义是通过观测 \(Y\) 能够消除的 \(X\) 的不确定度。这里的 \(I(X;Y)\geqslant 0\) 具有“绝对”的含义，而非“相对”的含义。因为无论是离散情况还是连续情况，互信息衡量的都是不确定性的减少，而减少的量一定是非负的。对于真实的概率系统，信息不会反向流失。

信道容量为 \(C=\underset{p_X(x)}{\max}\ I(X;Y)\) .

香农公式¶

首先考虑高斯信道：

\[ \begin{matrix} & Z & \\ & \downarrow & \\ X \longrightarrow & \oplus & \longrightarrow Y=X+Z \end{matrix} \]

\(Z\sim\mathcal{N}(\mu,\sigma^2)\) 为高斯分布， \(X\) 的分布已知具有功率约束 \(\mathbb{E}(X^2)=E_S\) .

计算：

\[ \begin{align*} C &= \max_{p_X(x)} I(X;Y) \\ &= \max_{p_X(x)} h(Y) - h(X + Z|X) \\ &= \max_{p_X(x)} h(Y) - h(Z|X) \\ &= \max_{p_X(x)} h(Y) - h(Z) \\ &= \max_{p_X(x)} h(X + Z) - \log_2 \left(\sqrt{2\pi e \sigma^2}\right) \end{align*} \]

只需最大化 \(h(X+Z)\) ，且由于 \(X,Z\) 独立：

\[ \mathrm{Var}(X+Z)=\mathrm{Var}(X)+\mathrm{Var}(Z)=\mathbb{E}(X^2)-(\mathbb{E}(X))^2+\sigma^2 \leqslant E_S+\sigma^2 \]

首先，微分熵不依赖于均值，只依赖于分布的形状，因此为了使微分熵最大化，我们令 \(X\) 为零均值的： \(\mathbb{E}(X)=0\) ，此时 \(\mathrm{Var}(X+Z)\) 的方差为定值，根据前述结论，给定方差时高斯分布的微分熵最大，因此 \(X+Z\) 为高斯分布 \(X+Z\sim\mathcal{N}(0,E_S+\sigma^2)\) . 再根据 \(X,Z\) 独立，相减得到 \(X\) 也为高斯分布 \(X\sim\mathcal{N}(0,E_S)\) ，此时 \(h(X+Z)_{\max}=\log_2\sqrt{2\pi e(E_S+\sigma^2)}\) ，带入得到：

\[ C=\log_2\sqrt{2\pi e(E_S+\sigma^2)} - \log_2 \sqrt{2\pi e \sigma^2}=\frac{1}{2}\log_2\left(1+\frac{E_S}{\sigma^2}\right) \quad \mathsf{bit\ per\ channel\ use} \]

进一步推广到随机过程的形式：加性高斯白噪声信道（Additive White Gaussian Noise Channel）

\[ \begin{matrix} & N(t) & \\ & \downarrow & \\ X(t) \longrightarrow\boxed{\mathrm{LPF}_W(f)}\longrightarrow & \oplus & \longrightarrow Y(t)=X(t)+N(t) \\ \mathsf{low\ pass\ filter\ with\ band\ width\ } W & & \end{matrix} \]

加性高斯白噪声AWGN \(N(t)\) 的功率谱密度 \(S_N(f)=\dfrac{n_0}{2}\) .

由 Nyquist 准则（后面的章节会介绍），单位时间内最多可以使用高斯信道 \(2W\) 次，即 \(2W\) channel use / second，信道使用的间隔为 \(T=\dfrac{1}{2W}\) .

通信功率 \(P\) 为单位时间内的能耗 \(P=\dfrac{E_S}{T}\Rightarrow E_S=\dfrac{P}{2W}\) ，带入之前高斯信道推导得到的结论，得到大名鼎鼎的香农公式：

\[ C=2W\frac{1}{2}\log_2\left(1+\frac{E_S}{\sigma^2}\right)=\boxed{W\log_2\left(1+\frac{P}{Wn_0}\right)} \quad\mathsf{bit/second} \]

其中可以定义信信噪比（Signal-to-Noise Ratio, SNR）： \(\mathrm{SNR}=\dfrac{P}{Wn_0}\) .

低 SNR 区，即 \(\dfrac{P}{Wn_0} \to 0\) ，由泰勒展开：

\[ C = W \frac{P}{Wn_0} \log_2 e = 1.44 \frac{P}{n_0} \]

容量 \(C\) 与功率 \(P\) 呈线性关系，两边乘以传输时长 \(T\) ，则：

\[ CT = 1.44 PT = 1.44 \frac{E}{n_0} \]

前沿应用：超宽带通信 UWB（Ultra Wide Band），高能效通信 Green Com.

高 SNR 区，即 \(\dfrac{P}{Wn_0} \gg 1\)，则 \(1 + \dfrac{P}{Wn_0} \approx \dfrac{P}{Wn_0}\) ：

\[ C = W \log_2 \mathrm{SNR} = \frac{W}{10} \log_2 (10\cdot \mathrm{SNR}_{\text{dB}}) = 0.33 W \cdot\mathrm{SNR}_{\text{dB}} \]

容量 \(C\) 与带宽 \(W\) 呈线性关系。前沿应用：多天线通信 MIMO（等效提升 \(W\) ），密集蜂窝网络（空间复用提升 \(W\) ）。

附录¶

离散随机变量最大熵的证明方法：

证明 1：

引理：Jenson 不等式，对于上凸函数 \(f(x)\) ，若 \(\sum_{i=1}^N\lambda_i=1\) ，有：

\[ \sum_{i=1}^N\lambda_i f(x_i)\leqslant f\left(\sum_{i=1}^N\lambda_i x_i\right) \]

对于 \(f(x)=\log_2x,\;f''(x)<0\) ，也即 \(f(x)\) 为上凸函数，则：

\[ H(x)=-\sum_{i=1}^N p_i\log_2 p_i=\sum_{i=1}^N p_i\log_2\left(\frac{1}{p_i}\right)\leqslant \log_2\left(\sum_{i=1}^N p_i\cdot\dfrac{1}{p_i}\right)=\log_2N \]

当且仅当 \(p_1=\cdots=p_N=\dfrac{1}{N}\) 时， \(H(x)_{\max}=\log_2 N\) .

证明 2：

由于有约束条件 \(\sum_{i=1}^N p_i=1\) ，考虑使用拉格朗日乘子法。拉格朗日函数为：

\[ L(p_1,\cdots,p_N,\lambda)=-\sum_{i=1}^N p_i\log_2 p_i+\lambda\left(\sum_{i=1}^N p_i-1\right) \]

求偏导得到 \(\dfrac{\partial L}{\partial p_i}=-(\log_2 p_i+\dfrac{1}{\log2})+\lambda=0\) ，因此拉格朗日函数求得最大值时有 \(p_1=\cdots=p_N=\dfrac{1}{N}\) ， \(H(x)_{\max}=\log_2 N\) .

证明 3：

假设有任意参数 \(q_i,\cdots,q_N\) ，根据常见不等式 \(x>0\implies\log x\leqslant x-1\) 有：

\[ \sum_{i=1}^N p_i\log_2\left(\frac{q_i}{p_i}\right)\leqslant \frac{1}{\log_2}\sum_{i=1}^N p_i\left(\frac{q_i}{p_i}-1\right)=\frac{1}{\log_2}\sum_{i=1}^N\left(q_i-p_i\right)=\frac{1}{\log_2}\left(\sum_{i=1}^N q_i-1\right) \]

我们令 \(q_i=\dfrac{1}{N}\) ，则化为：

\[ H(X)-\log_2 N \leqslant0 \implies H(X)\leqslant \log_2 N \]

\(H(x)_{\max}=\log_2 N\) ，取等条件为 \(\forall i,\;p_i=\dfrac{1}{N}\) .
