数字图像处理 第12周作业⚓
题目要求：
- 使用平滑函数 \(h(x)=\exp(\sqrt{x^2+y^2}/120)\) (尺寸7×7)与 DIP 图卷积产生模糊，然后用逆滤波实现对有模糊图像的恢复。
- 在模糊图像上叠加高斯噪声(均值0，方差8、16、24)，对比逆滤波与维纳滤波对图像的恢复效果。
- 在原始图像上再叠加其他退化因素（如运动模糊、湍流或其他噪声等）后再次进行实验，给出退化图像及恢复后的图像。
- 使用其他方法对图像进行恢复，对比效果。
- 最后显示结果注意归一化。
Prepare modules⚓
文件 noise.py ，包含生成指数模糊卷积核、运动模糊卷积核、模糊图像、为图像添加高斯噪声等。
import cv2
import numpy as np
def exp_kernel(size=7, D0=120):
assert size % 2 == 1, "Kernel size must be odd."
center = size // 2
kernel = np.zeros((size, size), dtype=np.float32)
for i in range(size):
for j in range(size):
x = i - center
y = j - center
kernel[i, j] = np.exp(np.sqrt(x**2 + y**2) / D0)
kernel /= np.sum(kernel)
return kernel
def motion_kernel(size=7, angle=0):
assert size % 2 == 1, "Kernel size must be odd."
psf = np.zeros((size, size), dtype=np.float32)
psf[(size - 1) // 2, :] = 1.0
M = cv2.getRotationMatrix2D((size / 2 - 0.5, size / 2 - 0.5), angle, 1)
psf = cv2.warpAffine(psf, M, (size, size))
psf /= psf.sum()
return psf
def blur_image(image, kernel):
output = cv2.filter2D(image, ddepth=-1, kernel=kernel)
return output
def add_gaussian_noise(image, mean=0, var=25):
sigma = np.sqrt(var)
noise = np.random.normal(mean, sigma, image.shape).astype(np.float32)
output = image.astype(np.float32) + noise
output = np.clip(output, 0, 255).astype(np.uint8)
return output
文件 restore.py ，包含逆滤波、维纳滤波、最小平方法等图像复原的函数。
import numpy as np
def inverse_filter(image, H_degrade, k=0.5, d=0.1, eps=1e-3):
G = np.fft.fft2(image.astype(np.float32))
M = np.where(np.abs(H_degrade) <= d, k, 1.0 / (H_degrade + eps))
F_hat = G * M
f_hat = np.fft.ifft2(F_hat)
f_hat = np.real(f_hat).clip(0, 255).astype(np.uint8)
return f_hat
def wiener_filter(image, H_degrade, K=0.01):
G = np.fft.fft2(image.astype(np.float32))
M = np.conj(H_degrade) / (np.abs(H_degrade) ** 2 + K)
F_hat = G * M
f_hat = np.fft.ifft2(F_hat)
f_hat = np.real(f_hat).clip(0, 255).astype(np.uint8)
return f_hat
def cls_filter(image, H_degrade, s=0.01):
G = np.fft.fft2(image.astype(np.float32))
# fmt: off
lap = np.array([
[0, -1, 0],
[-1, 4, -1],
[0, -1, 0]
], dtype=np.float32)
# fmt: on
P = np.fft.fft2(np.fft.ifftshift(lap), s=image.shape)
M = np.conj(H_degrade) / (np.abs(H_degrade) ** 2 + s * np.abs(P) ** 2)
F_hat = G * M
f_hat = np.fft.ifft2(F_hat)
f_hat = np.real(f_hat).clip(0, 255).astype(np.uint8)
return f_hat
Task 1⚓
先使用指数平滑函数 \(h(x,y)=\exp(\sqrt{x^2+y^2}/120)\) 卷积产生模糊，然后使用逆滤波进行图像恢复，逆滤波函数采用：

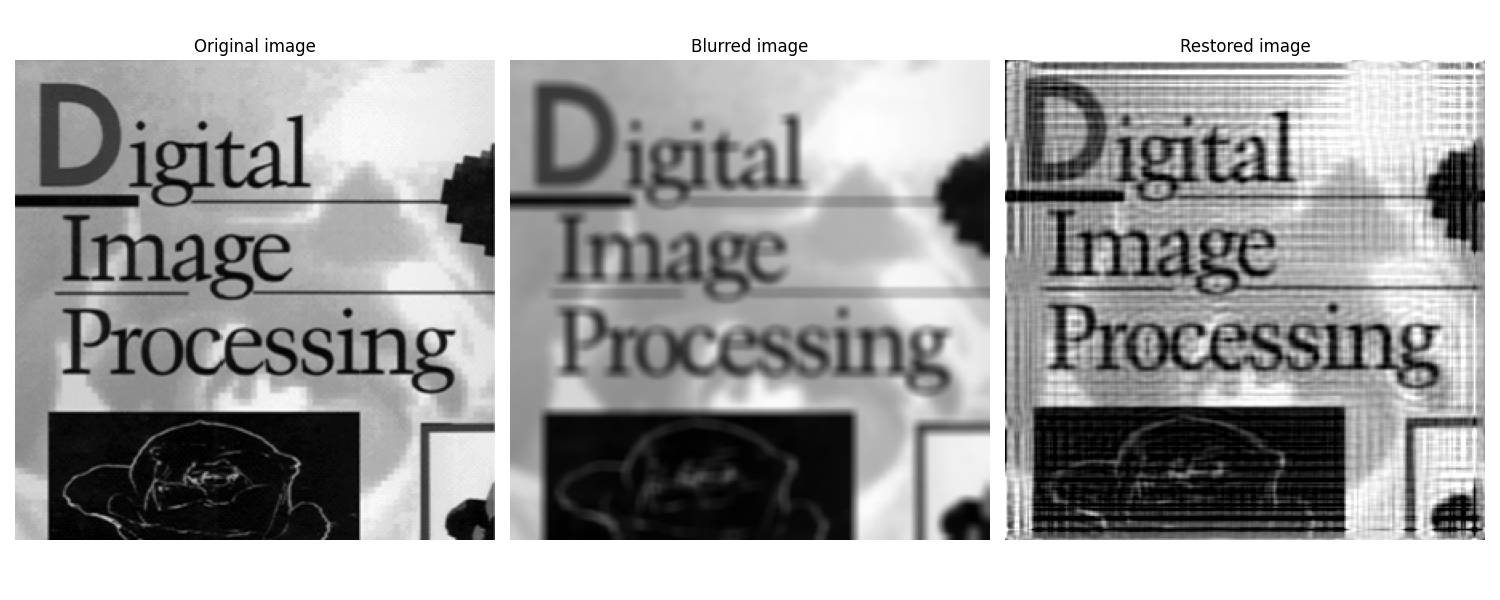

运行文件 task1.py ，得到结果：
使用逆滤波之后，确实在一定程度上消除模糊、图像变得更加清晰，但是可以发现图像中出现很多横向和纵向的白色条纹，主要是因为退化函数 \(H(u,v)\) 在某些点频率值很低，几乎为零，因此频域做除法时，这些频率点会被过度放大，在时域呈现出周期性的、密密麻麻的细条纹和网格。这是已经对逆滤波加了限制之后的结果，如果不加限制，直接进行 \(\hat F(u,v)=\dfrac{G(u,v)}{H(u,v)}\) 处理，恢复后的图像将根本无法辨认。经过改进后的逆滤波需要选择一个较为平衡的 \(d\) 值，因为如果 \(d\) 值较小，高频分量越强，图像失真严重；如果 \(d\) 值较大，处理后图像仍较为模糊，复原效果不佳。
源代码 task1.py （绘图部分省略）：
import cv2
import matplotlib.pyplot as plt
import numpy as np
from noise import blur_image, exp_kernel
from restore import inverse_filter
def main():
image = cv2.imread("data/DIP.bmp", cv2.IMREAD_GRAYSCALE)
kernel = exp_kernel(size=7, D0=120)
blurred_image = blur_image(image, kernel)
H = np.fft.fft2(np.fft.ifftshift(kernel), s=image.shape)
restored_image = inverse_filter(blurred_image, H, k=0.8, d=0.1, eps=0)
if __name__ == "__main__":
main()
Task 2⚓

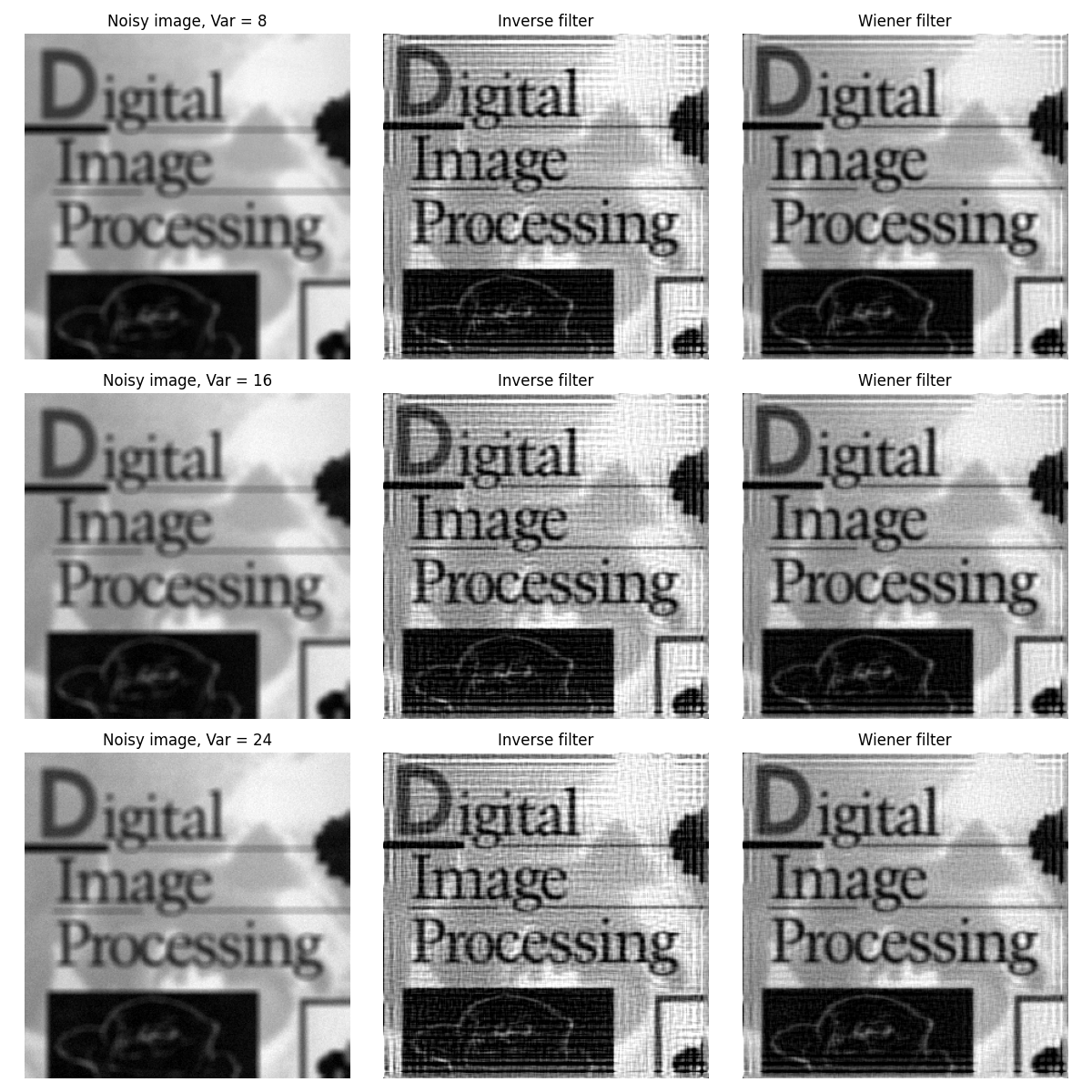

在 Task 1 中的得到的模糊图像中添加3种高斯噪声，均值为0，方差分别为 8, 16, 24 。3个图像分别进行逆滤波和维纳滤波。运行文件 task2.py ，效果对比如下：
维纳滤波同样出现了像逆滤波那样的白色细长条纹，但是效果稍好于逆滤波，主要也是因为维纳滤波中 \(K\) 值得选取，如果 \(K\) 值较小，则对高频率分量抑制效果不佳，条纹和网格越明显；如果 \(K\) 值较大，图像仍然模糊，恢复效果不佳。
源代码 task2.py （绘图部分省略）：
import cv2
import matplotlib.pyplot as plt
import numpy as np
from noise import add_gaussian_noise, blur_image, exp_kernel
from restore import inverse_filter, wiener_filter
def main():
image = cv2.imread("data/DIP.bmp", cv2.IMREAD_GRAYSCALE)
kernel = exp_kernel(size=7, D0=120)
H = np.fft.fft2(np.fft.ifftshift(kernel), s=image.shape)
blurred = blur_image(image, kernel)
noisy_1 = add_gaussian_noise(blurred, mean=0, var=8)
noisy_2 = add_gaussian_noise(blurred, mean=0, var=16)
noisy_3 = add_gaussian_noise(blurred, mean=0, var=24)
inv_1 = inverse_filter(noisy_1, H, k=0.8, d=0.1, eps=0)
inv_2 = inverse_filter(noisy_2, H, k=0.8, d=0.1, eps=0)
inv_3 = inverse_filter(noisy_3, H, k=0.8, d=0.1, eps=0)
wiener_1 = wiener_filter(noisy_1, H, K=0.02)
wiener_2 = wiener_filter(noisy_2, H, K=0.02)
wiener_3 = wiener_filter(noisy_3, H, K=0.02)
if __name__ == "__main__":
main()
Task 3⚓
在原始图像上加入运动模糊，

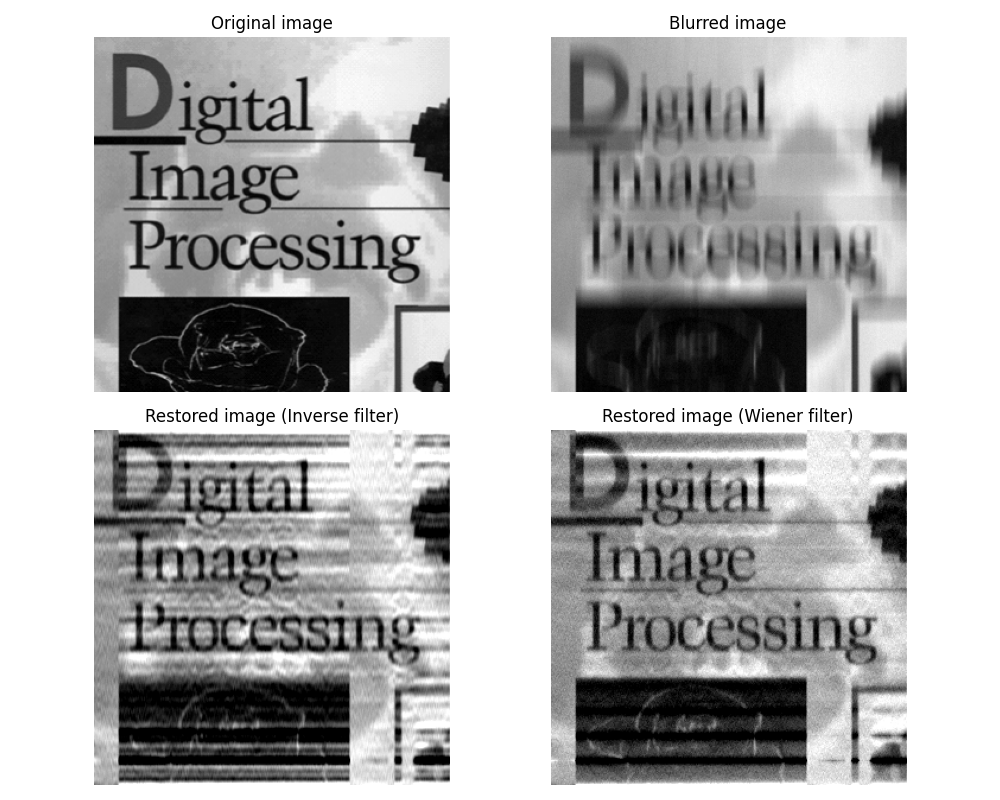

运行文件 task3.py ，效果如下：
可见，逆滤波和维纳滤波都较好地恢复了运动模糊，但是可以发现图像中竖直方向（也就是之前运动模糊的方向）似乎存在白色的、一些部位运动到别处的残影。原因可能是：在频域进行除法的时候，逆滤波和维纳滤波都会在一定程度上会把一些高频噪声放大（难以找到最合适的参数进行抑制），频域的乘除法对应时域的循环卷积，这些模糊部分会被周期性的搬移到这个方向上，产生残影。
源代码 task3.py （绘图部分省略）：
import cv2
import matplotlib.pyplot as plt
import numpy as np
from noise import add_gaussian_noise, blur_image, motion_kernel
from restore import inverse_filter, wiener_filter
def main():
image = cv2.imread("data/DIP.bmp", cv2.IMREAD_GRAYSCALE)
size = 21
angle = 90
psf = motion_kernel(size, angle)
blurred = blur_image(image, psf)
blurred = add_gaussian_noise(blurred, mean=0, var=8)
H = np.fft.fft2(np.fft.ifftshift(psf), s=image.shape)
inv_restored = inverse_filter(blurred, H, k=0.8, d=0.1, eps=1e-3)
wiener_restored = wiener_filter(blurred, H, K=0.01)
if __name__ == "__main__":
main()
Task 4⚓
使用最小平方法恢复图像，\(\hat F(u,v)=\dfrac{H^*(u，v)}{|H(u,v)|^2+s|P(u,v)|^2}G(u,v)\) 。

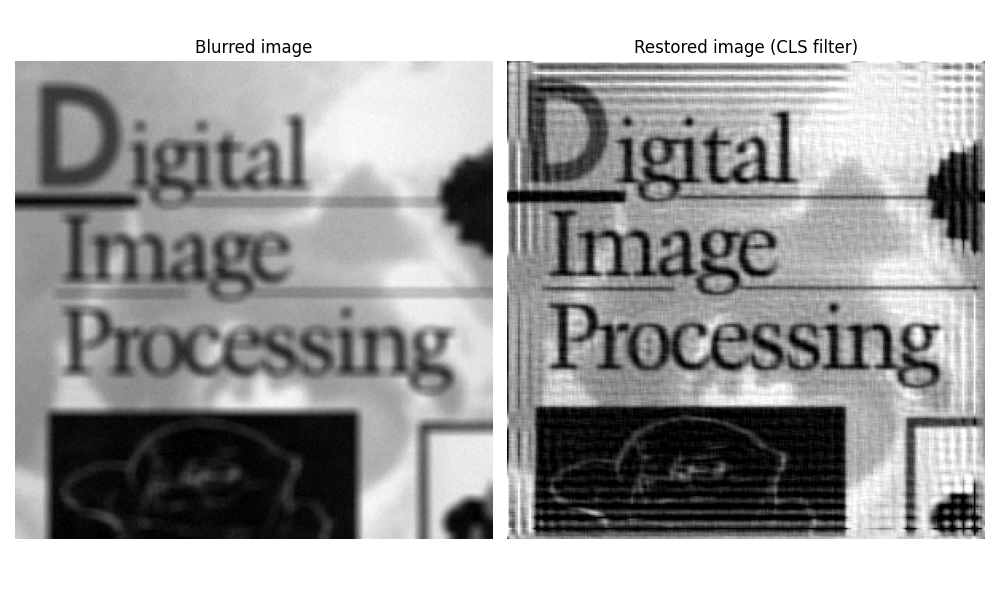

运行文件 task4.py ，效果如下：
最小平方法与逆滤波和维纳滤波相比，没有出现在竖直方向上的残影，但是出现了类似之前处理卷积核模糊得到的结果的细小线条和网格。原因可能是拉普拉斯算子频域某些地方值也为0，此时 \(s|P(u,v)|^2\) 在分母上相当于不起作用，本应被抑制的高频成分局部放大，加上时域的循环卷积特性，导致出现细小的网格和条纹。
源代码 task4.py （绘图部分省略）：
import cv2
import matplotlib.pyplot as plt
import numpy as np
from noise import add_gaussian_noise, blur_image, exp_kernel
from restore import cls_filter
def main():
image = cv2.imread("data/DIP.bmp", cv2.IMREAD_GRAYSCALE)
kernel = exp_kernel(size=7, D0=120)
H = np.fft.fft2(np.fft.ifftshift(kernel), s=image.shape)
blurred = blur_image(image, kernel)
blurred = add_gaussian_noise(blurred, mean=0, var=8)
cls_restored = cls_filter(blurred, H, s=0.001)
if __name__ == "__main__":
main()
