第九章 图像3D成像⚓
三维成像方式：
被动式：立体视觉。
主动式：飞行时间法，结构光。
9.1 双目立体视觉⚓
单目相机不能测量深度值而双目可以。单目单次成像无法分辨成的像是远的点还是近的点。
从单幅 RGB 图像中估计深度的方法称作单目深度估计方法，是计算机视觉领域近年来热门的研究课题，但该问题是一个病态问题，其原因在于单张 RGB 图片对应的真实场景可能有无数个，而图像中没有稳定的线索来约束这些可能性。
双目立体视觉三维测量原理，基于视差原理，视差与深度成反比关系。
整体流程：
- 立体校正：降低搜索难度。
- 立体匹配：左右像素点匹配。
- 后处理：去除误匹配像素点。
立体校正
目的是将实际中非共面行对齐的两幅图像校正成共面行对齐，降低对应点搜索难度。
双目立体系统需要标定的参数：
- 摄像机的内参矩阵、畸变系数、外参矩阵(通过单目标定获得)。

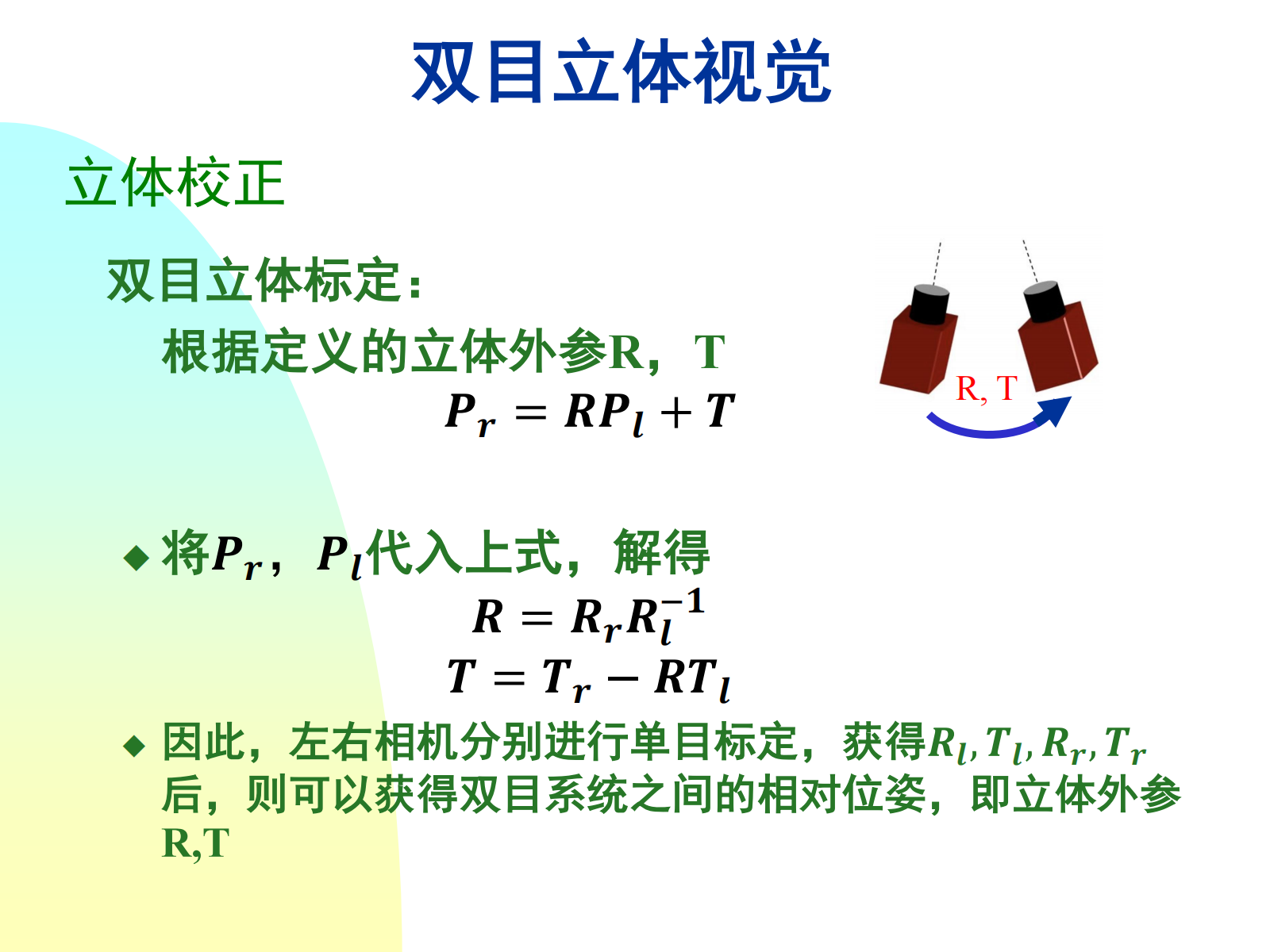

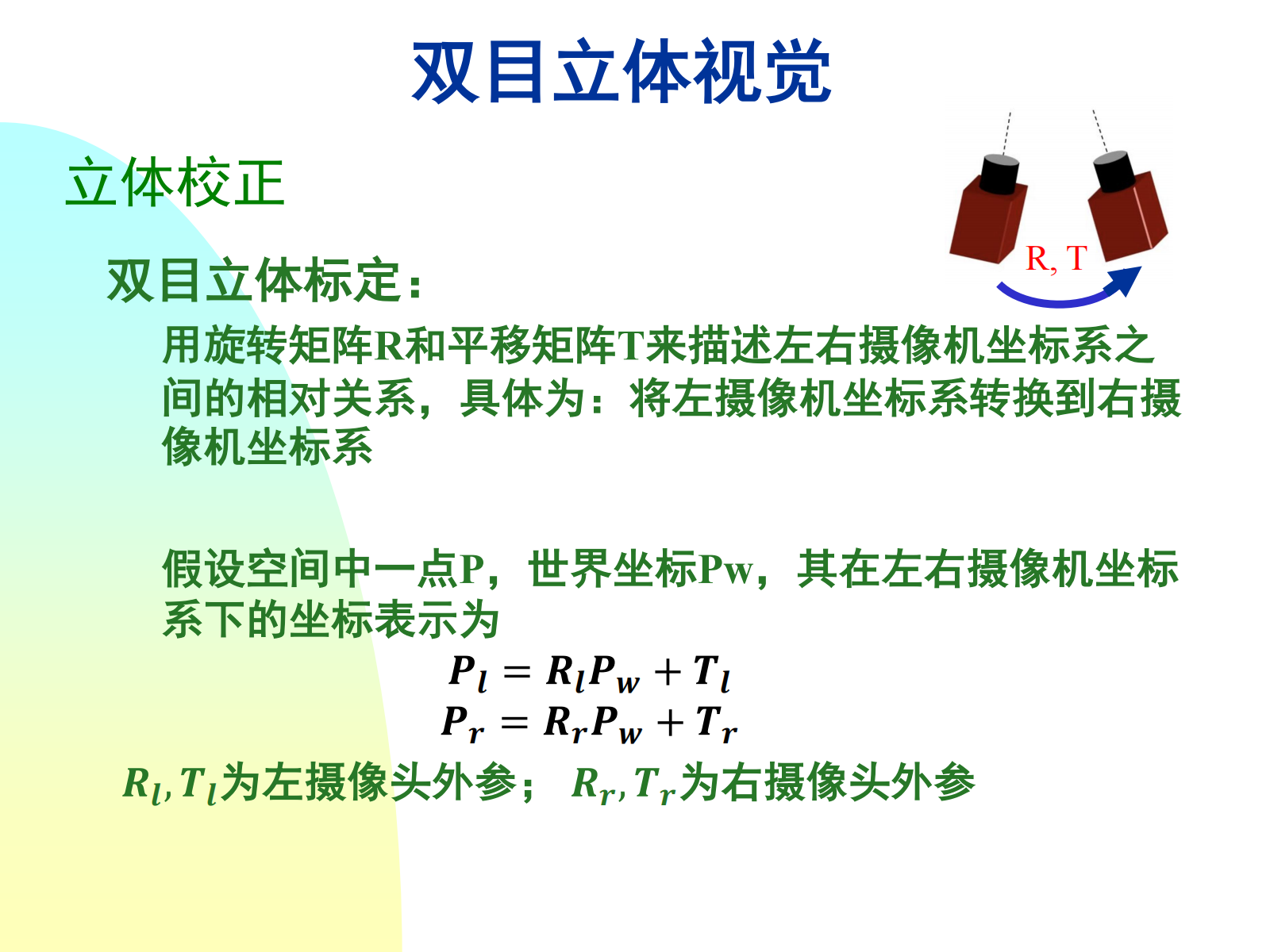

- 左右摄像机之间的立体参数，即相对位姿。双目标定与单目标定最主要的区别，使双目系统还需要标定出左右摄像机之间的相对位姿。
立体匹配
局部算法，在匹配点的一个特定窗口中计算相似度。例如 SSD, SAD, MSE, MAD 等。
举例：SSD 为像素差的平方和，对于左边视角的一个像素窗口，右边视角中与其像素匹配误差最小时即为正确匹配的像素点。
全局算法，通过构建全局能量函数，通过优化方法最小化全局能量以求得稠密的视差图。例如模拟退火，动态规划，最大流，图像分割等。
后处理
解决左右视角不一致，导致遮挡物体无法匹配的问题。具体做法：
根据左右两幅输入图像，分别得到左右两幅视差图后，对于左图中的像素点 p，求得的视差值是 \(d_1\) ，那么 p 在右图中的对应点应该是 \((p-d_1)\) ，其视差值记作 \(d_2\) 。若 \(|d_1-d_2|>\text{threshold}\)，则 p 标记为遮挡点，需要用其周围正确的视差值做填充。
算法评估：以真实视差场为参照，对计算得到的视差场进行评估，统计视差场的准确度，以此反映匹配方法的性能。
Middlebury 评价指标：
- Bad 0.5，Bad 1.0，Bad 2.0，Bad 4.0：在全分辨率下错误判断阈值为0.5，1.0，2.0和4.0时错误率百分比。
- Avgerr：所有像素误差绝对值的均值。
- Rms：所有像素误差平方开根后的均值。
- A50，A90，A95，A99：表示排序第50%，90%，95%和99%位置处的像素误差值。
立体匹配的困难：
- 场景投影到两幅图像中并不总是一致的。摄像机相关：图像噪声，不同增益，不同对比度等。视点相关：透视畸变，遮挡，镜面反射等。
- 即使在测试的标准图像中匹配也不是容易的事，例如有重复场景，无纹理区域，遮挡。
